Thor

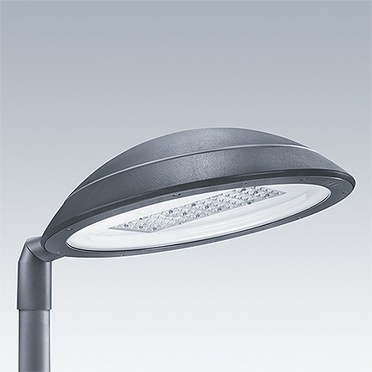

Slimme stadsarmatuur met leds: veel gebruiksgemak, connectiviteit en simpele integratie van sensoren
- Uitstekende verlichtingskwaliteit creëert een comfortabele sfeer
- Ontworpen rond de hoogwaardige R-PEC lichtmotor, voor een uitstekende balans tussen prestaties en comfort
- Grote keuze aan regelingen met een apart RF-model
- Flexibele bevestigingsopties voor nog meer toepassingsmogelijkheden
Materialen en Afwerking
Koepel, 2 opties: UV-gestabiliseerd polycarbonaat, afgewerkt in donker zandgrijs (benadert RAL 7043) of in opaal.
Glas: gehard vlakglas, 4 mm dik
Beugel: gegoten aluminium (AS12U, LM6-equivalent, EN AC-44300), behandeld tegen corrosie en gepoedercoat in donker zandgrijs (benadert RAL 7043).
Element: gegoten aluminium (AS12U, LM6-equivalent, EN AC-44300), behandeld tegen corrosie en gepoedercoat in donker zandgrijs (benadert RAL 7043).
Ring: gegoten aluminium (AS12U, LM6-equivalent, EN AC-44300), behandeld tegen corrosie en gepoedercoat in donker zandgrijs (benadert RAL 7043).
Reflector: ABS, wit, met UV-behandeling
Schroeven en sluitingset: roestvrijstaal
Installatie en Montage
Aanbevolen installatiehoogte: 6 m tot 8 m. Alle versies zijn vooraf voorzien van 9 m kabel. Compleet en installatieklaar geleverd. Gewicht: 15,2 kg max. Standaard geschikt voor zowel paaltopmontage als laterale montage 60 mm. Laterale montage: Ø 60 mm x 100 mm lang insteekeinde, kanteling van max. -15°, bevestigd met 2 schroeven, standaard geleverd met kanteling van 0°. Paaltopmontage: insteekeinde Ø 60 mm, kanteling van max. +10°, bevestigd met 2 roestvrijstalen schroeven, standaard geleverd met kanteling van 0°. Toegang van bovenaf. Geoptimaliseerde optische onderdelen voor nauwe wegen (NR), natte wegen (R-WET) en prettige straatverlichting (SC) voor goede bediening en prestaties. Versies met draagkabels en pendelarmaturen bevestigd via 27 G, adapter voor 34 G (op aanvraag beschikbaar) Ø 48 mm versies lateraal en paaltop (extern Ø 60 mm, intern Ø 48 mm), op aanvraag beschikbaar.
Specificatie
To specify state:
IP66 durable urban LED lantern with 2 finishes (full dome or opal dome). Luminaire flux up to 13 500 Llm. Efficiency up to 126 Llm/W. Ø60mm side entry, and post top mountings, as standard. Tilting from -15° to +10°. NR, RWET and SC R-PEC optics. CLO, bi-power, DALI and Radio Frequency (RF) as standard. Ø48mm lateral, Ø48mm post top mountings, catenary and suspended versions on request. Compatible with a wide range of intelligent lighting controls.
As Thorn Thor L.
▼ Thor L, optiek voor smalle wegen, volledige koepel
Description | Armatuur vermogen (W) | Armatuur opbrengst (lm) | Type | Gewicht (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 NR BP CL2 FD W9 L60E | 73 | 11048 | LED | 13.90 | 96643955 | ||||
TR 48L50-730 NR BP CL2 FD W9 T60E | 73 | 11048 | LED | 13.90 | 96643935 | ||||
TR 48L50-740 NR BP CL2 FD W9 L60E | 73 | 11698 | LED | 13.90 | 96643952 | ||||
TR 48L50-740 NR BP CLO CL2 FD W9 T60E | 73 | 11698 | LED | 13.90 | 96643932 | ||||
TR 72L50-730 NR BP CL2 FD W9 L60E | 108 | 16316 | LED | 14.80 | 96643965 | ||||
TR 72L50-730 NR BP CL2 FD W9 T60E | 108 | 16316 | LED | 14.80 | 96643945 | ||||
TR 72L50-740 NR BP CL2 FD W9 L60E | 108 | 17275 | LED | 14.80 | 96643962 | ||||
TR 72L50-740 NR BP CL2 FD W9 T60E | 108 | 17275 | LED | 14.80 | 96643942 |
▼ Thor L, optiek voor smalle wegen, opalen koepel
Description | Armatuur vermogen (W) | Armatuur opbrengst (lm) | Type | Gewicht (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 NR BP CL2 OP W9 L60E | 73 | 11048 | LED | 14.20 | 96643915 | ||||
TR 48L50-730 NR BP CL2 OP W9 T60E | 73 | 11048 | LED | 14.20 | 96643895 | ||||
TR 48L50-740 NR BP CL2 OP W9 L60E | 73 | 11698 | LED | 14.20 | 96643912 | ||||
TR 48L50-740 NR BP CL2 OP W9 T60E | 73 | 11698 | LED | 14.20 | 96643892 | ||||
TR 72L50-730 NR BP CL2 OP W9 L60E | 108 | 16316 | LED | 14.60 | 96643925 | ||||
TR 72L50-730 NR BP CL2 OP W9 T60E | 108 | 16316 | LED | 14.60 | 96643905 | ||||
TR 72L50-740 NR BP CL2 OP W9 L60E | 108 | 17275 | LED | 14.60 | 96643922 | ||||
TR 72L50-740 NR BP CL2 OP W9 T60E | 108 | 17275 | LED | 14.60 | 96643902 |
▼ Thor L, optiek voor natte wegen, volledige koepel
Description | Armatuur vermogen (W) | Armatuur opbrengst (lm) | Type | Gewicht (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 RWT BP CL2 FD W9 L60E | 73 | 11185 | LED | 13.90 | 96643957 | ||||
TR 48L50-730 RWT BP CL2 FD W9 T60E | 73 | 11185 | LED | 13.90 | 96643937 | ||||
TR 48L50-740 RWT BP CL2 FD W9 L60E | 73 | 11842 | LED | 13.90 | 96643954 | ||||
TR 48L50-740 RWT BP CL2 FD W9 T60E | 73 | 11842 | LED | 13.90 | 96643934 | ||||
TR 72L50-730 RWT BP CL2 FD W9 L60E | 108 | 16518 | LED | 14.80 | 96643967 | ||||
TR 72L50-730 RWT BP CL2 FD W9 T60E | 108 | 16518 | LED | 14.80 | 96643947 | ||||
TR 72L50-740 RWT BP CL2 FD W9 L60E | 108 | 17489 | LED | 14.80 | 96643964 | ||||
TR 72L50-740 RWT BP CL2 FD W9 T60E | 108 | 17489 | LED | 14.80 | 96643944 |
▼ Thor L, optiek voor natte wegen, opalen koepel
Description | Armatuur vermogen (W) | Armatuur opbrengst (lm) | Type | Gewicht (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 RWT BP CL2 OP W9 L60E | 73 | 11185 | LED | 14.20 | 96643917 | ||||
TR 48L50-730 RWT BP CL2 OP W9 T60E | 73 | 11185 | LED | 14.20 | 96643897 | ||||
TR 48L50-740 RWT BP CL2 OP W9 L60E | 73 | 11842 | LED | 14.20 | 96643914 | ||||
TR 48L50-740 RWT BP CL2 OP W9 T60E | 73 | 11842 | LED | 14.20 | 96643894 | ||||
TR 72L50-730 RWT BP CL2 OP W9 L60E | 108 | 16518 | LED | 14.60 | 96643927 | ||||
TR 72L50-730 RWT BP CL2 OP W9 T60E | 108 | 16518 | LED | 14.60 | 96643907 | ||||
TR 72L50-740 RWT BP CL2 OP W9 L60E | 108 | 17489 | LED | 14.60 | 96643924 | ||||
TR 72L50-740 RWT BP CL2 OP W9 T60E | 108 | 17489 | LED | 14.60 | 96643904 |
▼ Thor L, optiek voor aangename straatverlichting, volledige koepel
Description | Armatuur vermogen (W) | Armatuur opbrengst (lm) | Type | Gewicht (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 SC BP CL2 FD W9 L60E | 73 | 11135 | LED | 13.90 | 96643956 | ||||
TR 48L50-730 SC BP CL2 FD W9 T60E | 73 | 11135 | LED | 13.90 | 96643936 | ||||
TR 48L50-740 SC BP CL2 FD W9 L60E | 73 | 11790 | LED | 13.90 | 96643953 | ||||
TR 48L50-740 SC BP CL2 FD W9 T60E | 73 | 11790 | LED | 13.90 | 96643933 | ||||
TR 72L50-730 SC BP CL2 FD W9 L60E | 108 | 16444 | LED | 14.80 | 96643966 | ||||
TR 72L50-730 SC BP CL2 FD W9 T60E | 108 | 16444 | LED | 14.80 | 96643946 | ||||
TR 72L50-740 SC BP CL2 FD W9 L60E | 108 | 17412 | LED | 14.80 | 96643963 | ||||
TR 72L50-740 SC BP CL2 FD W9 T60E | 108 | 17412 | LED | 14.80 | 96643943 |
▼ Thor L, optiek voor aangename straatverlichting, opalen koepel
Description | Armatuur vermogen (W) | Armatuur opbrengst (lm) | Type | Gewicht (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 SC BP CL2 OP W9 L60E | 73 | 11135 | LED | 14.20 | 96643916 | ||||
TR 48L50-730 SC BP CL2 OP W9 T60E | 73 | 11135 | LED | 14.20 | 96643896 | ||||
TR 48L50-740 SC BP CL2 OP W9 L60E | 73 | 11790 | LED | 14.20 | 96643913 | ||||
TR 48L50-740 SC BP CL2 OP W9 T60E | 73 | 11790 | LED | 14.20 | 96643893 | ||||
TR 72L50-730 SC BP CL2 OP W9 L60E | 108 | 16444 | LED | 14.60 | 96643926 | ||||
TR 72L50-730 SC BP CL2 OP W9 T60E | 108 | 16444 | LED | 14.60 | 96643906 | ||||
TR 72L50-740 SC BP CL2 OP W9 L60E | 108 | 17412 | LED | 14.60 | 96643923 | ||||
TR 72L50-740 SC BP CL2 OP W9 T60E | 108 | 17412 | LED | 14.60 | 96643903 |
