Champion
Krachtige ledschijnwerper voor sportterreinen en omgevingsverlichting, met uitstekende optiek om storend licht te voorkomen

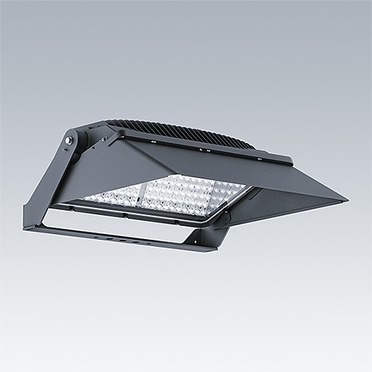

- Compacte asymmetrische schijnwerper met vlakglas en geïntegreerde vizier ter voorkoming van verblinding en storend licht (0 cd bij 90°)
- Maximale optische efficiëntie en flexibiliteit, met minimale hoeveelheid strooilicht. 4 nauwkeurige lichtverdelingen met 2 verschillend afgewerkte vizieren voor Lambertiaanse of spiegelreflectie.
- Het vizier in antraciet is tevens verkrijgbaar in een versie met strooilichtregeling achter, voor extra vermindering van strooilicht. Een versie zonder vizier is ook verkrijgbaar.
- DE ALLERBESTE LICHTKWALITEIT om sportterreinen, pleinen en parken te voorzien van verlichting van topkwaliteit.
- Superieure prestaties dankzij een eersteklas driver (montage aan achterzijde van armatuur of tot op 200 meter afstand). Verzekert topprestaties in alle installatie-omstandigheden.
- Volledig regelbare oplossing via DALI of RDMDMX, daardoor veel mogelijkheden: onmiddellijke verlichting, diverse verlichtingsniveaus tot mnimaal 25%, en evenementenverlichting met dynamische verlichtingsscenario's
Materialen en Afwerking
Element: gietaluminium (EN AC-44300), antraciet gelakt (nagenoeg RAL 7043). Standaard corrosieklasse C5 conform ISO 9223:2012.

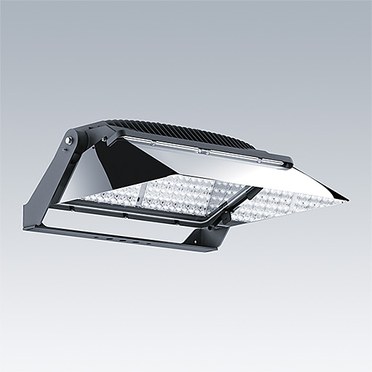

Vizier: roestvrij staal of antraciet gelakt roestvrij staal (nagenoeg RAL 7043)
Beugel: gegalvaniseerd staal, antraciet gelakt (nagenoeg RAL 7043)
Glas: 4 mm, gehard
Schroeven: roestvrij staal
Installatie en Montage
Beugel vastgezet op verschillende bevestigingspunten (één M20-schroef of twee M14-schroeven). Kantelbare behuizing aan beugel bevestigd met M17-zeskantschroef. Omkeerbare beugel maakt een hangende positie en verschillende montageopties mogelijk. Ingebouwde aansluitkast met 1 x M20-kabelwartel die geschikt is voor een 5G-kabel en bedrading, met klemmenblok voor draden van 1 mm² tot 1,5 mm² voor ledvoeding.
De voorschakelapparatuur wordt op de beugel (d.m.v. een speciale accessoire) of op een afstand van 200 m van de armatuur geïnstalleerd en is voorzien van vier verschillende kabelwartels – 1 x M25-wartel voor een kabeldiameter van 10 tot 17 mm en bedrading met schroefaansluitingen voor draden tot 2,5 mm² voor netvoeding (of 200 - 440 V / 50 - 60 Hz), 2 x M16-wartels voor een kabeldiameter van 5 tot 10 mm voor bediening IN/UIT en 1 x M32-wartel voor een kabeldiameter van 13 tot 21 mm en bedrading met schroefaansluitingen voor draden tot 1,5 mm² (één 5-aderige kabel voor elektrische aansluiting van de armatuur; lengte naar keuze van de klant; niet geleverd door Thorn) – en een ledlampje dat de status van de voorschakelapparatuur aangeeft. Verschillende montageopties dankzij de vier gaten in de hoeken.
Eenvoudig richtapparaat verkrijgbaar en linksboven of rechtsboven op de schijnwerper in te stellen.
Specificatie
To specify state:
High power LED asymmetric floodlight for sports lighting and area lighting with internally inclined front glass and integral front cowl. The floodlight offers a choice of CCT (3000K/4000K/5700K) with CRI >70 ideal for recreational and Class 2/3 sports applications, as well as Transportation and large area applications. Compact floodlight (22,4kg), highly resistant (IP66, IK08), available with 3 excellent light distributions and two different visor finishes to optimize lighting designs.
To be completed with compact and light Gear Box IP66 with RDM-DMX or DALI control interface. The Premium version includes a housing made of die-cast aluminum with patented “fishbone” heatsink fins to guarantee a better thermal management in every single position and a full working range at ambient temperature -40°C/+45°C. Lifetime greater than 50khrs. Surge level 10kV for Common mode and differential mode. Can be installed on the bracket of the floodlight, inside the mast or remotely up to 200m from the floodlight. An alternative Performance gearbox is also available, including all the features of the Premium version except with linear fins in place of the 'fishbone' heatsink. Driving current must be selected according to the ambient temperature. 1250mA is the maximum driving current for outdoor applications (Ta 25°C) up to 1500 hours operation per year. 1050mA is the maximum driving current for outdoor applications with 740 and 730 LEDs (Ta 35°C). 850mA is the maximum driving current for indoor applications and outdoor with 757 (Ta 35°C). See brochure for full application matrix.
As Thorn Champion
▼ Champion
Description | Armatuur vermogen (W) | Armatuur opbrengst (lm) | Type | Gewicht (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
CHAMPION 264L-740 V1 VSP ANT | 935 | 116166 | LED | 22.40 | 92917406 | ||||
CHAMPION 264L-740 V1 VSR ANT | 935 | 119149 | LED | 22.40 | 96633215 | ||||
CHAMPION 264L-740 V2 BSC ANT | 935 | 97989 | LED | 22.50 | 96635276 | ||||
CHAMPION 264L-740 V2 VSP ANT | 935 | 115030 | LED | 22.40 | 96633302 | ||||
CHAMPION 264L-740 V2 VSR ANT | 935 | 118439 | LED | 22.40 | 96633216 | ||||
CHAMPION 264L-740 V3 VSP ANT | 935 | 113894 | LED | 22.40 | 96633301 | ||||
CHAMPION 264L-740 V3 VSR ANT | 935 | 117871 | LED | 22.40 | 96633217 |
▼ Champion performance gearboxes
Description | Gewicht (kg) | SAP Code | |||||||
---|---|---|---|---|---|---|---|---|---|
ALG5 GB LE 1400W 0.85A 550V 2CH DA | 5.40 | 96800000 | |||||||
ALG5 GB LE 1400W 0.85A 550V 2CH RDMX | 5.40 | 96800004 | |||||||
ALG5 GB LE 1400W 1.05A 550V 2CH DA | 5.40 | 96800001 | |||||||
ALG5 GB LE 1400W 1.05A 550V 2CH RDMX | 5.40 | 96800005 | |||||||
ALG5 GB LE 1400W 1.25A 550V 2CH DA | 5.40 | 96637256 | |||||||
ALG5 GB LE 1400W 1.25A 550V 2CH DMX | 5.40 | 96637259 |
▼ Champion, accessoires
Description | Gewicht (kg) | SAP Code | |||||||
---|---|---|---|---|---|---|---|---|---|
CHAMPION LED BIRD DETERRENT | 0.50 | 96633431 | |||||||
CHAMPION LED GB BRACKET | 1.80 | 96633432 | |||||||
CHAMPION LED MEMORY SETTING | 0.10 | 96633430 | |||||||
CHAMPION LED SIMPLE AIMING DEVICE | 0.14 | 96633429 | |||||||
CHAMPION LED VS FRONT | 1.05 | 96635277 | |||||||
CHAMPION LED VS REAR | 0.78 | 96635278 |
