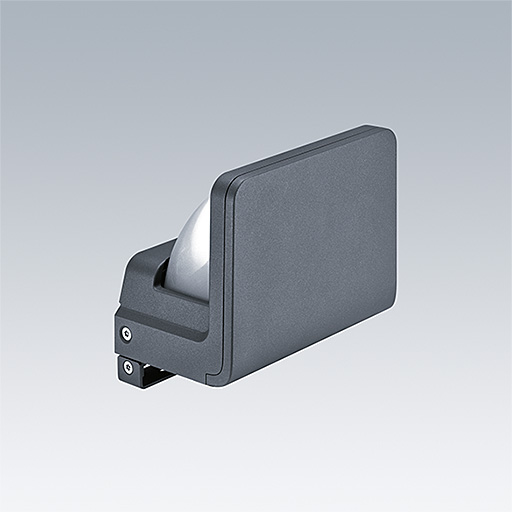

Raze Architectural / RAA L 1L50-830 LV HFX 6K MSF ANT

96632098

Data Sheet

Een compacte, Opbouw, ledarmatuur voor muurverlichting, met de Flat Beam®-technologie van Thorn. 1 led aangedreven bij 500mA. Ingebouwd DALI dimbaar Convertor inbegrepen. Ingebouwd, IP66, IK08. Behuizing: gegoten aluminium (EN44300, geschikt voor kustlocaties), poedergelakt, getextureerd antraciet (gelijkend op RAL7043). Onderkap: uv-bestendig polycarbonaat (PC), halfmat. Sluitingen: roestvrij staal. Voorzien van ingebouwde raster om zijdelingse verblinding tegen te gaan. Compleet met 3000K LED.

S-versie driver kan maximaal drie armaturen aansturen.
MSF-variant met instelbare kanteling tot ±15°.
MWA-variant, verzonken gemonteerd.
Standaard 6kV-overspanningsbeveiliging. Voorbekabeld.

Afmetingen 204 x 220 x 148 mm
Armatuurvermogen: 21 W
Lichtstroom van armatuur: 1433 lm
Lichtrendement van armatuur: 68 lm/W
Gewicht: 2,85 kg

Mode selectie
  • Lamppositie:STD - standaard
  • Lichtbron:LED
  • Lichtstroom van armatuur*:1433 lm
  • Lichtrendement van armatuur*:68 lm/W
  • Kleurweergave-index min.:80
  • Voorschakelapparaat:1 x 28003160 LCO 40/200-1050/64 o4a NF C EXC3
  • Gecorreleerde kleurtemperatuur*:3000 Kelvin
  • Kleurlocatietolerantie (initiële MacAdam):3
  • nominale levensduur (B10)*:L70 100000 h bij 25 °C
  • Armatuurvermogen*:21 W
  • Sturing:DaliDim
  • LED
  • CE
  • GLedReP
  • IK10
  • IP66
  • Coastal_C5
  • LLedReP
  • SC2

Photometry

Fotometrische configuratie
