Raze Architectural / RAA L 1L50-830 HFX 6K MSF ANT

96631721

Data Sheet

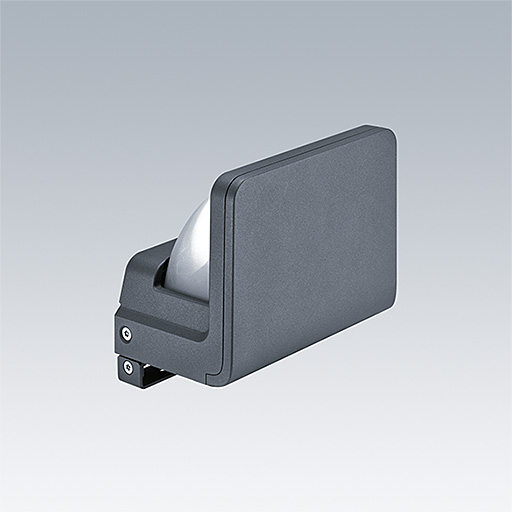

Een compacte, opbouw, ledarmatuur voor muurverlichting, met de Flat Beam®-technologie van Thorn. 1 led aangedreven bij 500mA. Ingebouwd DALI dimbaar Convertor inbegrepen. Ingebouwd, IP66, IK08. Behuizing: gegoten aluminium (EN44300, geschikt voor kustlocaties), poedergelakt, getextureerd antraciet (gelijkend op RAL7043). Onderkap: uv-bestendig polycarbonaat (PC), halfmat. Sluitingen: roestvrij staal. Compleet met 3000K LED.

S-versie driver kan maximaal drie armaturen aansturen.
MSF-variant met instelbare kanteling tot ±15°.
MWA-variant, verzonken gemonteerd.
Standaard 6kV-overspanningsbeveiliging; alle versies voorbekabeld.

Afmetingen 204 x 220 x 148 mm
Totaal vermogen 21 W
Lichtstroom van armatuur: 1688 lm
Lichtrendement van armatuur: 80 lm/W
Gewicht: 2,85 kg

Mode selectie
  • Lamppositie:STD - standaard
  • Lichtbron:LED
  • Lichtstroom van armatuur*:1688 lm
  • Lichtrendement van armatuur*:80 lm/W
  • Lamp efficiëntie:80 lm/W
  • Kleurweergave-index min.:80
  • Gecorreleerde kleurtemperatuur*:3000 Kelvin
  • Kleurlocatietolerantie (initiële MacAdam)*:3
  • nominale levensduur (B10)*:100000h L70 bij 25°C
  • Voorschakelapparaat:1x LED_DRV
  • Armatuurvermogen*:21 W
  • Sturing:DaliDim
  • LED
  • CE
  • IK10
  • IP66
  • SC2
