Champion

  • Champion
  • Champion
  • Champion

Krachtige ledschijnwerper voor sportterreinen en omgevingsverlichting, met uitstekende optiek om storend licht te voorkomen

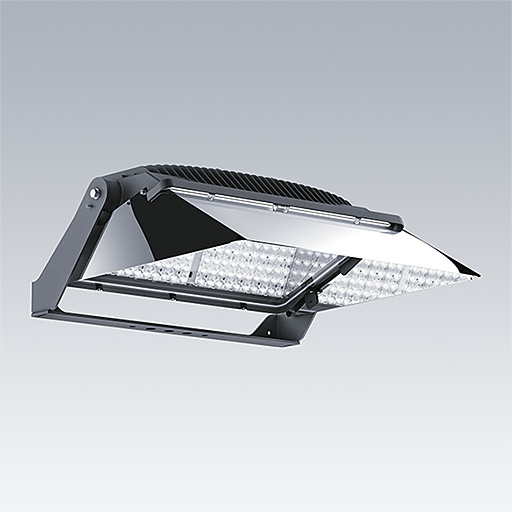

  • Compacte asymmetrische schijnwerper met vlakglas en geïntegreerde vizier ter voorkoming van verblinding en storend licht (0 cd bij 90°)
  • Maximale optische efficiëntie en flexibiliteit, met minimale hoeveelheid strooilicht. 4 nauwkeurige lichtverdelingen met 2 verschillend afgewerkte vizieren voor Lambertiaanse of spiegelreflectie.

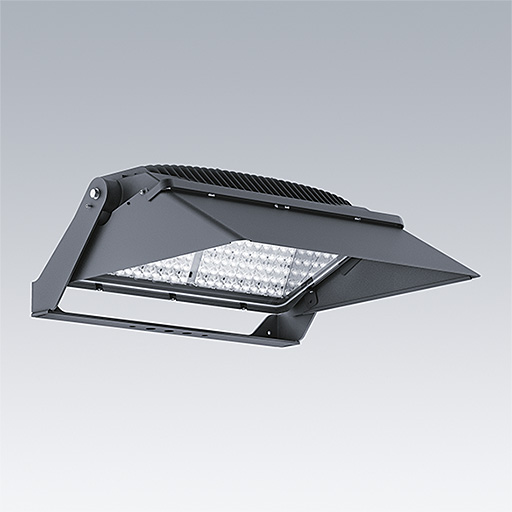

  • Het vizier in antraciet is tevens verkrijgbaar in een versie met strooilichtregeling achter, voor extra vermindering van strooilicht. Een versie zonder vizier is ook verkrijgbaar.

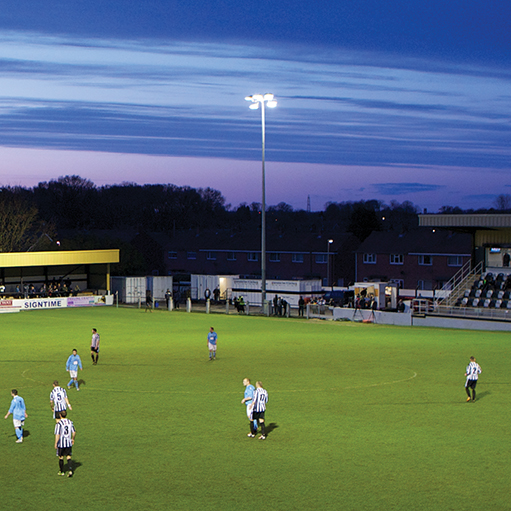

  • DE ALLERBESTE LICHTKWALITEIT om sportterreinen, pleinen en parken te voorzien van verlichting van topkwaliteit.
  • Superieure prestaties dankzij een eersteklas driver (montage aan achterzijde van armatuur of tot op 200 meter afstand). Verzekert topprestaties in alle installatie-omstandigheden.
  • Volledig regelbare oplossing via DALI of RDMDMX, daardoor veel mogelijkheden: onmiddellijke verlichting, diverse verlichtingsniveaus tot mnimaal 25%, en evenementenverlichting met dynamische verlichtingsscenario's

Materialen en Afwerking

Element: gietaluminium (EN AC-44300), antraciet gelakt (nagenoeg RAL 7043). Standaard corrosieklasse C5 conform ISO 9223:2012.
Vizier: roestvrij staal of antraciet gelakt roestvrij staal (nagenoeg RAL 7043)
Beugel: gegalvaniseerd staal, antraciet gelakt (nagenoeg RAL 7043)
Glas: 4 mm, gehard
Schroeven: roestvrij staal

Installatie en Montage

Beugel vastgezet op verschillende bevestigingspunten (één M20-schroef of twee M14-schroeven). Kantelbare behuizing aan beugel bevestigd met M17-zeskantschroef. De omkeerbare beugel maakt een hangende positie en verschillende montageopties mogelijk. Ingebouwde aansluitdoos met 1 x M20-kabelwartel die geschikt is voor een 5G-kabel en bedrading, met klemmenblok voor draden van 1 mm² tot 1,5 mm² voor ledvoeding.
De ballast wordt op de beugel (d.m.v. een speciaal accessoire) of op een afstand van max. 200 m van de armatuur geïnstalleerd en is voorzien van vier verschillende kabelwartels – 1 x M25-wartel voor een kabeldiameter van 10 tot 17 mm en bedrading met schroefaansluitingen voor draden tot 2,5 mm² voor netvoeding (of 200 - 440 V / 50 - 60 Hz), 2 x M16-wartels voor een kabeldiameter van 5 tot 10 mm voor bediening IN/UIT en 1 x M32-wartel voor een kabeldiameter van 13 tot 21 mm en bedrading met schroefaansluitingen voor draden tot 1,5 mm² (één 5-aderige kabel voor elektrische aansluiting van de armatuur; lengte naar keuze van de klant; niet geleverd door Thorn) – en een ledlampje dat de status van de ballast aangeeft. Verschillende montageopties dankzij de vier gaten in de hoeken.
Eenvoudig richtapparaat verkrijgbaar en linksboven of rechtsboven op de schijnwerper in te stellen.

Specificatie

To specify state:
High power LED asymmetric floodlight for sport lighting and high mast area lighting with internally inclined front glass and integral front cowl. The floodlight offers a choice of CCT (3000K/4000K/5700K) with CRI 70 ideal for recreational and Class 2/3 sports applications. Compact floodlight (22,4kg), highly resistant (IP66, IK08), available with 4 excellent light distributions and two different visor finishes to optimize lighting designs.
To be completed with compact and light Gear Box IP66 with RDM-DMX or DALI control interface. Its housing made of die-cast aluminum with “fishbone” fins to guarantee a better thermal management in every single position and a full working range at ambient temperature -40°C/+45°C. Lifetime greater than 50khrs. Surge level 10kV for Common mode and differential mode. Can be installed on the bracket of the floodlight, inside the mast or remotely up to 200m from floodlight. Driving current must be selected according to the ambient temperature. 1050mA is the maximum driving current for indoor application (Ta 35°C).
As Thorn Champion

New Product
LumExpress Product
eControl Product

Champion

DescriptionArmatuur vermogen (W)Armatuur opbrengst (lm)   TypeGewicht (kg)SAP Code
CHAMPION 264L-740 ANT935117871LED20.4196635275
CHAMPION 264L-740 V1 VSP ANT935116166LED22.4092917406
CHAMPION 264L-740 V1 VSR ANT935119149LED22.4096633215
CHAMPION 264L-740 V2 BSC ANT93597989LED22.5096635276
CHAMPION 264L-740 V2 VSP ANT935115030LED22.4096633302
CHAMPION 264L-740 V2 VSR ANT935118439LED22.4096633216
CHAMPION 264L-740 V3 VSP ANT935113894LED22.4096633301
CHAMPION 264L-740 V3 VSR ANT935117871LED22.4096633217
